VS-01.001.16.01.46.027-25.13.27.08

Código Thermoval: 13592

Descrição Completa:

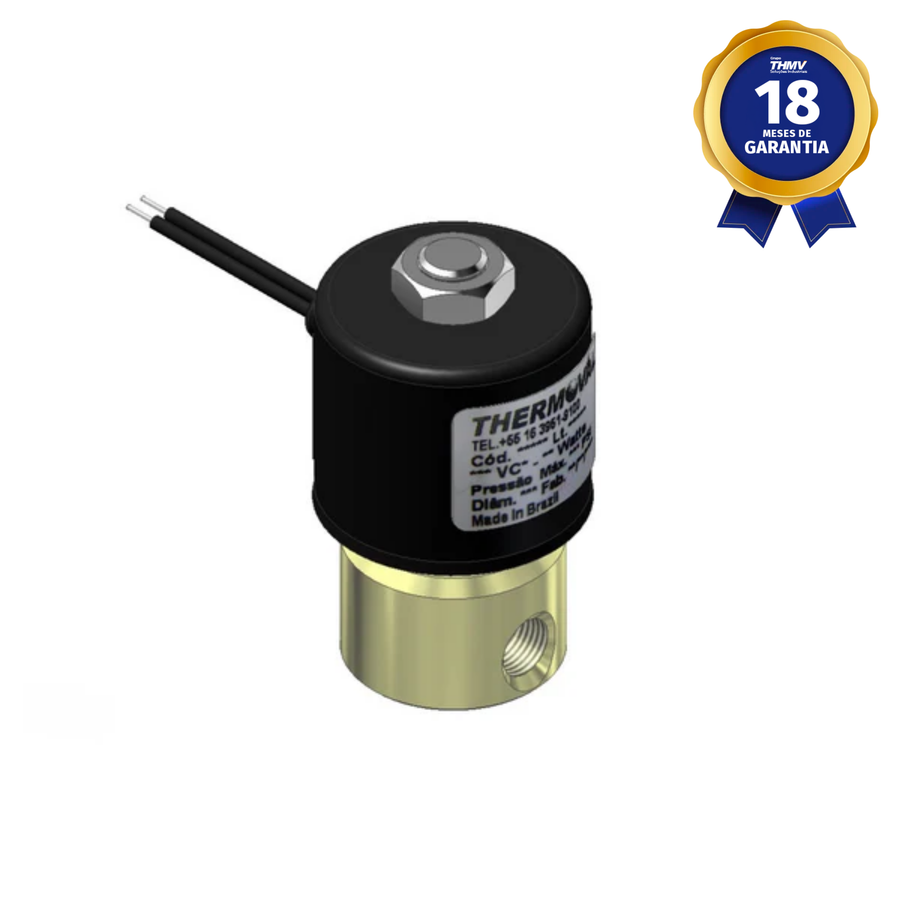

Válvula Solenoide de 2 vias normalmente fechada (NF), que abre quando energizada.

Projetada para controle de fluxo em sistemas de ar, água, óleo e gases, oferecendo alta durabilidade, vedação precisa e excelente desempenho elétrico.

Bobina:
8491

Reparo:
7181

Operação:
2 vias NF — aberta quando energizada

Dimensões:

• Altura total: 64,2 mm

• Altura da válvula: 57,4 mm

• Comprimento: 43,3 mm

• Largura: 37,5 mm

• Diâmetro superior: 17,5 mm

Rosca / Conexões:
Rosca Fêmea 1/8” NPT (ANSI B2.1)

Orifício:
Ø 1,5 mm – Kv 0,07 (fator de fluxo)

Tensão:
24 V – 50/60 Hz

Potência:
9 W

Conexão elétrica:
Cabo estanhado

Tipo:
Válvula Solenoide 2 Vias

Marca:
THERMOVAL

Materiais:

• Corpo: Latão (ASTM B16)

• Êmbolo/Pólo: Aço Inoxidável (AISI 430 Fr)

• Mola: Aço Inoxidável (AISI 302)

• Fio: Cobre Esmaltado Classe HR 200°C (IEC 60317-8)

Vedação:
Polímero N 30000-7 B (Nitrílico)

Características Elétricas:

• Diâmetro da bobina: 37,0 mm

• Altura: 32,5 mm

• Núcleo: Ø 12,0 mm

• Classe de Proteção: IP65

• Diodo Retificador Modelo S2 – Vrrm 1000V x I(Av) 2.0A

Pressão de Trabalho:
Mínimo 0 PSI / Máximo 130 PSI

Características Especiais:

• Alta eficiência energética

• Compacta e de fácil instalação

• Proteção IP65 contra poeira e jatos d’água

Principais Aplicações:

• Ar comprimido

• Água

• Óleos minerais e hidráulicos

• Gases GLP e GN

• Fluidos industriais diversos
  (para demais aplicações, consultar compatibilidade)

Peso:
0,165 kg

Garantia:
18 meses
