VS-01.111.68.24.01.027-20.13.69.45

Código Thermoval: 21884

Descrição Completa:

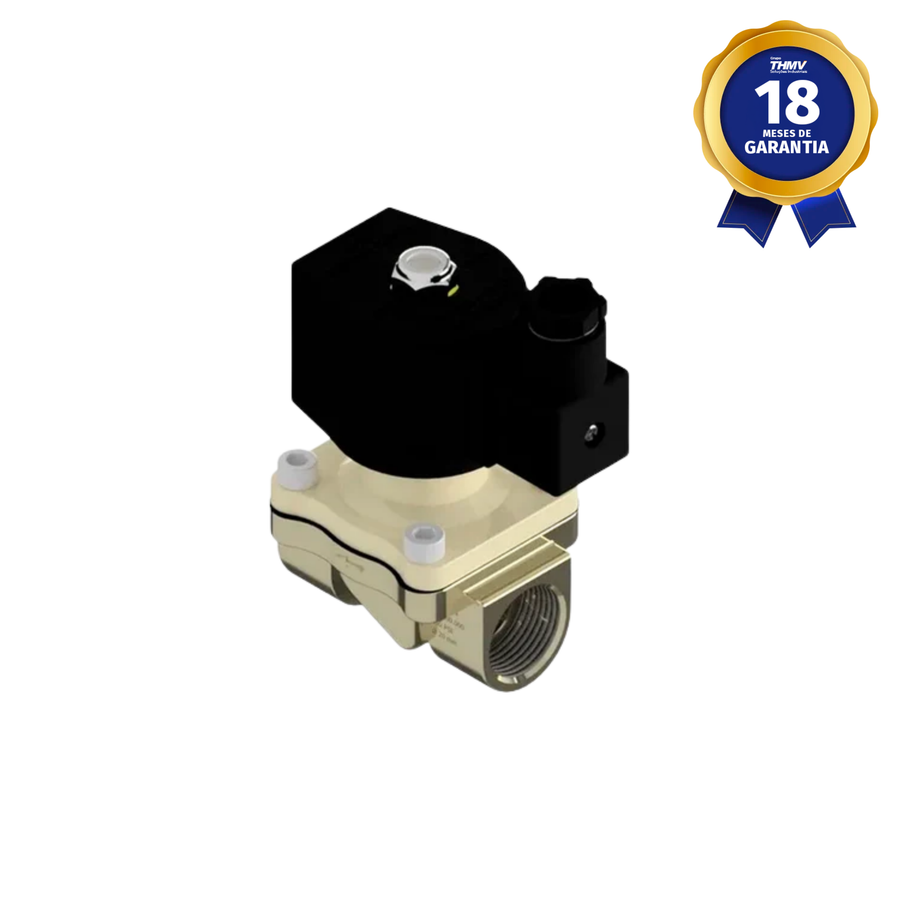

Válvula solenoide de 2 vias normalmente fechada (NF), que abre quando energizada, projetada para controle de fluidos em aplicações industriais de média e alta vazão.
Construção robusta em latão, vedação em Viton e bobina com grau de proteção IP65, garantindo confiabilidade, longa vida útil e excelente desempenho mesmo em ambientes industriais exigentes.

Bobina:
21889

Reparo:
25099

Operação:
2 vias normalmente fechada — aberta quando energizada

Conexão:
Rosca fêmea 3/4" BSP (ISO 228/1) — entrada
Rosca fêmea 3/4" BSP (ISO 228/1) — saída

Orifício / Kv:
Ø 20,0 mm — Kv 8,0 (fator de fluxo)

Tensão / Potência:
220/240 V – 50/60 Hz – 25 W

Características Elétricas:

• Bobina: L 47,5 × A 42,0 × C 59,5 mm

• Diâmetro do núcleo: 17 × 34 mm / 10,5 × 3 mm

• Grau de proteção: IP65

• Encapsulamento: Poliamida 6 com 30% de fibra de vidro

• Conector elétrico: DIN 43650A

Materiais:

• Corpo: Latão (ASTM B16)

• Êmbolo/Pólo: Aço Inoxidável AISI 430 Fr

• Mola: Aço Inoxidável AISI 302

• Fio: Cobre esmaltado Classe HR 200°C (IEC 60317-8)

Vedação:
Elastômero de Fluorcarbono (Viton)
Faixa térmica: –25 °C a +150 °C

Pressão de Trabalho:
Mín. 0 PSI / Máx. 150 PSI

Dimensões (conforme desenho técnico):
Altura total: 120,8 mm
Altura do corpo: 104,6 mm
Comprimento: 93,8 mm
Largura: 57,3 mm

Peso:
0,940 kg

Principais Aplicações:
Fluidos de silicone, ar, lubrificantes à base de Di-Ester, GLP, gás natural, oxigênio frio, água, etanol e diesel
(demais aplicações, consultar compatibilidade)

Garantia:
18 meses
