BL-56.464.60.01.83.251-18.01.35.12

Código Thermoval: 23502

Descrição Completa:

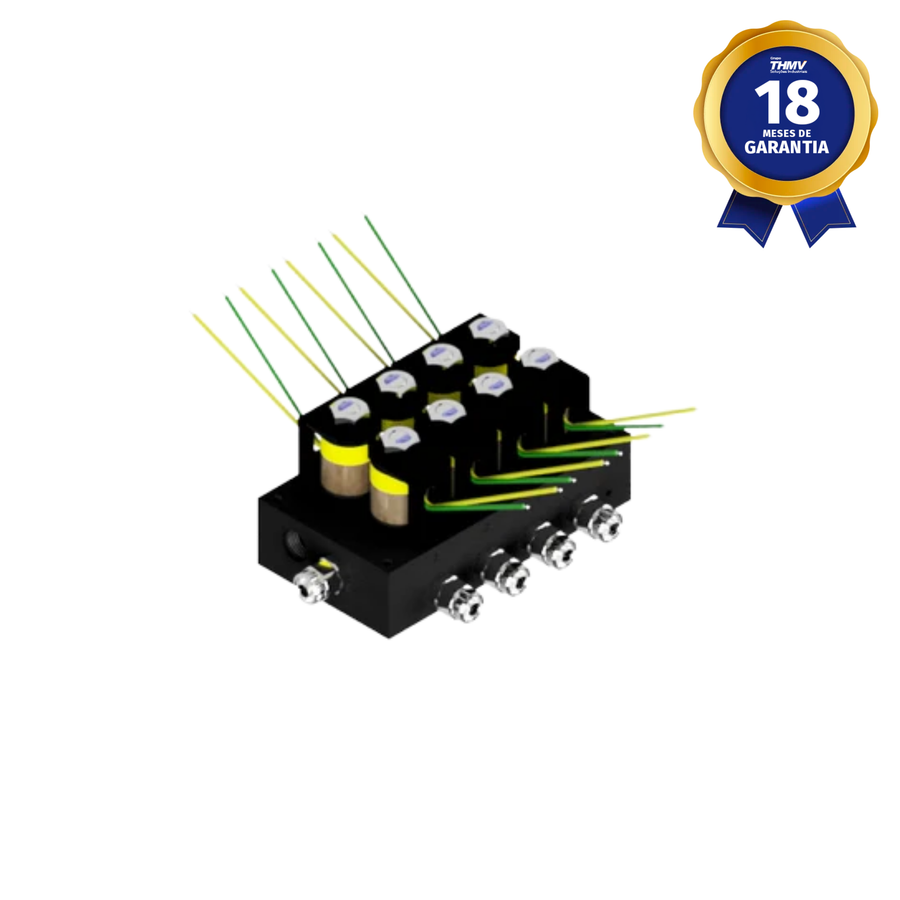

Manifold composto por 8 válvulas solenoides 2/2 normalmente fechadas (NF), projetado para controle simultâneo de múltiplas linhas de fluido em sistemas industriais e automotivos.
Possui construção robusta em alumínio anodizado, excelente resistência mecânica e operação confiável mesmo sob condições severas de trabalho.

Bobina:
—

Reparo:
23499

Operação:
Manifold composto por 8 válvulas 2/2 normalmente fechadas (NF)

Conexão:
Entrada: Espigão Ø 7,8 mm com porca para fixação
Saída: Espigão Ø 7,8 mm com porca para fixação

Orifício / Kv:
Ø 3,18 mm — Kv 0,27 (fator de fluxo)

Tensão / Potência:
12 Vcc – 20 W

Características Elétricas:

• Dimensões da bobina: 22,2 × 31,0 × 29,5 mm

• Diâmetro do núcleo: 10,4 mm

• Classe de proteção: IP52

• Conexão elétrica: Cabo estanhado 250 ± 10 mm

• Fio: Cobre esmaltado Classe HR 200°C (IEC 60317-8)

Materiais:

• Corpo: Alumínio (ASTM B211) — superfície anodizada

• Êmbolo/Pólo: Aço Inoxidável AISI 430 Fr

• Mola: Aço Inoxidável AISI 302

Vedação:
Polímero N 30000-7 B (Nitrílico)

Pressão de Trabalho:
Mín. 50 PSI / Máx. 150 PSI

Dimensões (conforme desenho técnico):
Comprimento total: 159,8 mm
Largura: 97,8 mm
Altura: 73,0 mm
Espaçamento entre válvulas: 62,5 mm

Peso:
1,6583 kg

Características Especiais:

• Bobina de uso intermitente: 5 min energizada / 10 min desenergizada

• Bobina modelo S19 L2012, sem invólucro de proteção

• Conjunto compacto para alta densidade de válvulas

• Excelente estabilidade dimensional e mecânica

Principais Aplicações:
Óleos minerais, fluidos hidráulicos, GLP, GN, ar e água
(para demais aplicações, consultar compatibilidade)

Garantia:
18 meses
