VS-01.041.19.02.46.021-40.01.26.45-E

Código Thermoval: 6432

Descrição Completa:

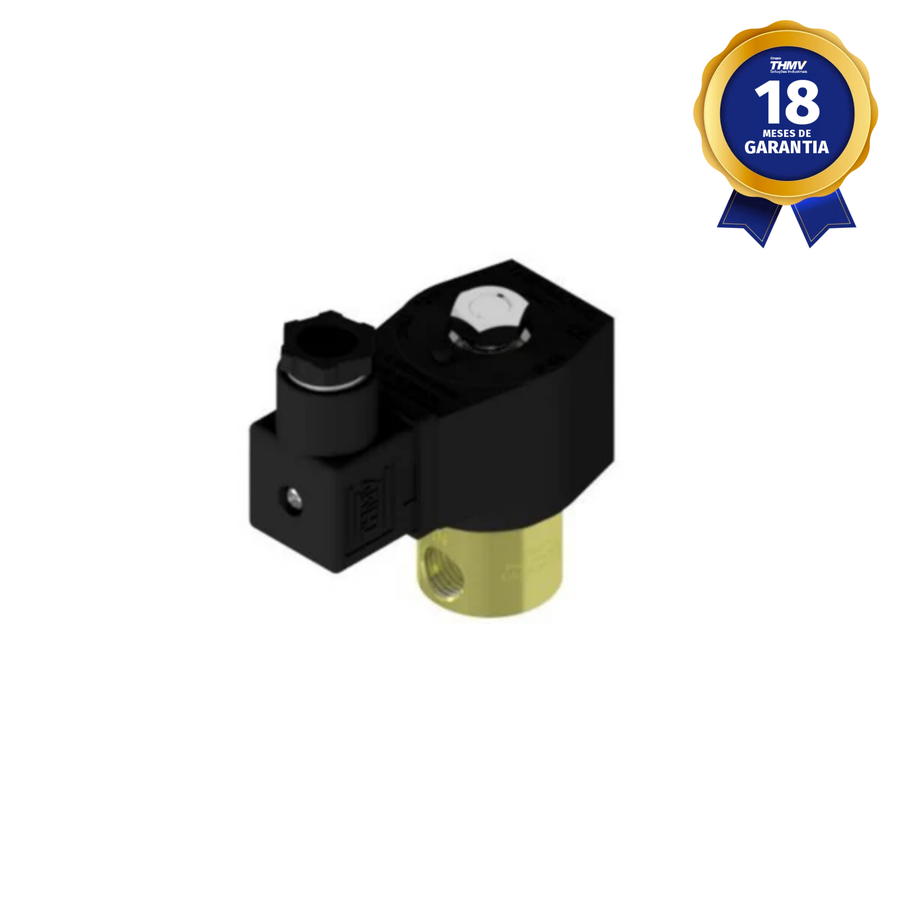

Válvula solenoide 2/2 vias normalmente fechada (NF), desenvolvida para aplicações em pulverizadores agrícolas e sistemas de ponta de barra, garantindo controle preciso do fluxo e resposta rápida na abertura e fechamento.
Opera em 12 Vcc, possui construção robusta em latão, vedação em Viton e bobina com proteção IP65, assegurando excelente desempenho mesmo em ambientes agrícolas severos, com vibração, umidade e variações de pressão.

Bobina:
12875

Reparo:
11042

Operação:
2 vias normalmente fechada — abre quando energizada

Conexão:
Rosca fêmea 1/4" NPT (ANSI B2.1) — entrada
Rosca fêmea 1/4" NPT (ANSI B2.1) — saída

Orifício / Kv:
Ø 5,0 mm — Kv 0,46 (fator de fluxo)

Tensão / Potência:
12 Vcc — 12 W

Características Elétricas:

• Bobina: 40,0 × 36,5 × 51,0 mm

• Diâmetro do núcleo: 11,5 mm

• Classe de proteção: IP65

• Encapsulamento: Poliamida 6 com 30% de fibra de vidro (preta)

• Conector elétrico: DIN 43650A

Materiais:

• Corpo: Latão redondo (ASTM B16)

• Êmbolo/Pólo: Aço Inoxidável AISI 430 Fr

• Mola: Aço Inoxidável AISI 302

• Fio: Cobre esmaltado Classe HR 200°C (IEC 60317-8)

Vedação:
Elastômero de Fluorcarbono (Viton)

Pressão de Trabalho:
Mín. 0 PSI / Máx. 80 PSI

Características de Operação:

• Para 80 PSI: operação intermitente (10 min ligado / 20 min desligado)

• Para operação contínua: pressão máxima recomendada 60 PSI

Dimensões (conforme desenho técnico):
Altura: 85,2 mm
Comprimento: 77,5 mm
Largura: 40,2 mm

Peso:
0,315 kg

Principais Aplicações:
Pulverizadores agrícolas, pontas de barra, sistemas de controle de líquidos, óleo de silicone, graxas, ar, GLP, GNV, lubrificantes à base de Di-Ester, oxigênio, água e vapor
(demais aplicações, consultar compatibilidade)

Garantia:
18 meses
