VS-08.372.12.01.18.025-40.01.32.45

Código Thermoval: 16949

Descrição Completa:

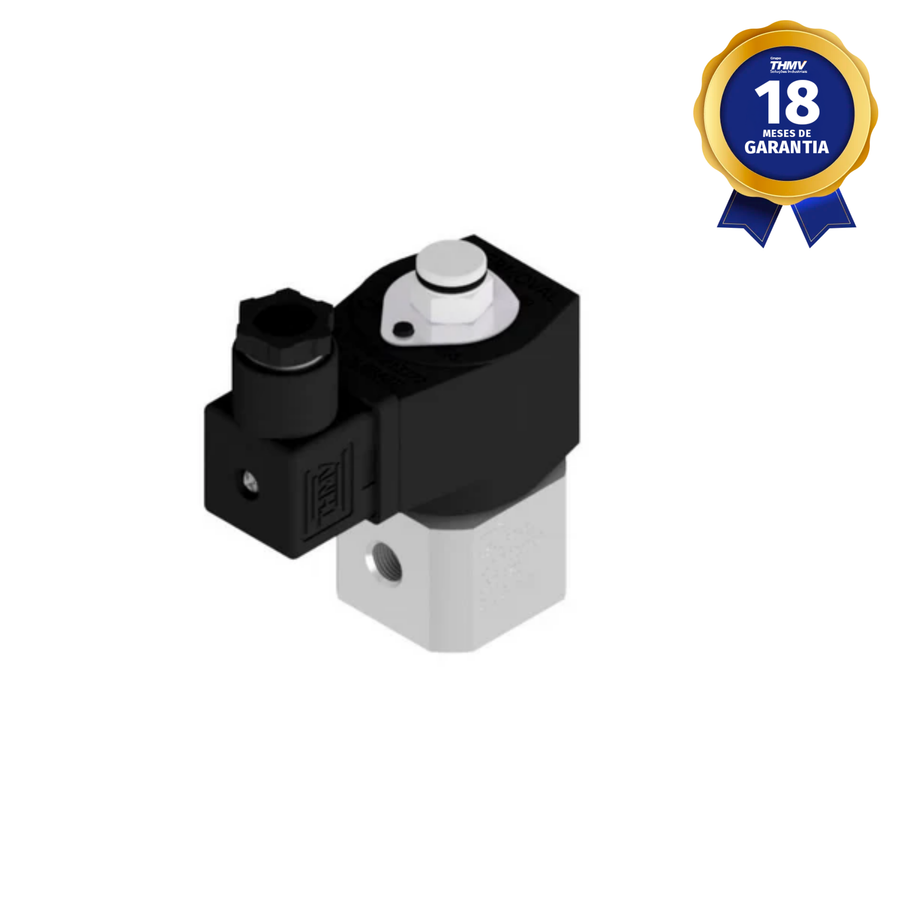

Válvula solenoide 3/2 vias normalmente fechada (NF), desenvolvida para a linha automotiva, com aplicação típica em sistemas de basculante e transbordo.
Indicada para montagens e implementos de fabricantes como Noma, Randon e Facchini, oferece acionamento preciso, resposta rápida e alta confiabilidade em operações hidráulicas e pneumáticas veiculares.
Opera em 12 Vcc, com corpo em alumínio e bobina IP65, garantindo robustez e durabilidade mesmo sob vibração, poeira e umidade.

Bobina:
13373

Reparo:
16797

Operação:
3 vias normalmente fechada — aberta quando energizada

Conexão:
Rosca fêmea 1/8" NPT (ANSI B2.1) — entrada
Rosca fêmea 1/8" NPT (ANSI B2.1) — saída
Escape: Furo Ø 1,5 mm

Orifício / Kv:
Ø 1,5 mm — Kv 0,07 (fator de fluxo)

Tensão / Potência:
12 Vcc — 17 W

Características Elétricas:

• Bobina: 40,0 × 36,5 × 51,0 mm

• Diâmetro do núcleo: 11,5 mm

• Classe de proteção: IP65

• Encapsulamento: Poliamida 6 com 30% de fibra de vidro (preta)

• Conector elétrico: DIN 43650A

Materiais:

• Corpo: Alumínio (ASTM B211)

• Êmbolo/Pólo: Aço Inoxidável AISI 430 Fr

• Mola: Aço Inoxidável AISI 302

• Fio: Cobre esmaltado Classe HR 200°C (IEC 60317-8)

Vedação:
Polímero N 30000-7 B (Nitrílico)

Pressão de Trabalho:
Mín. 0 PSI / Máx. 130 PSI

Dimensões (conforme desenho técnico):
Altura total: 89,2 mm
Altura do corpo: 74,2 mm
Comprimento: 79,3 mm
Largura: 40,0 mm
Fixação: 2× M5 × 0,8

Peso:
0,343 kg

Principais Aplicações:

• Sistemas de basculante

• Sistemas de transbordo

• Implementos rodoviários e agrícolas

• Montagens compatíveis com Noma, Randon e Facchini

• Óleos minerais, fluidos hidráulicos, GLP, GN, ar e água
  (demais aplicações, consultar compatibilidade)

Garantia:
18 meses
