VS-S2.123.40.11.63.123-20.13.26.46

Código Thermoval: 27871 (válvula) / 19484 (bobina)

Descrição Completa:

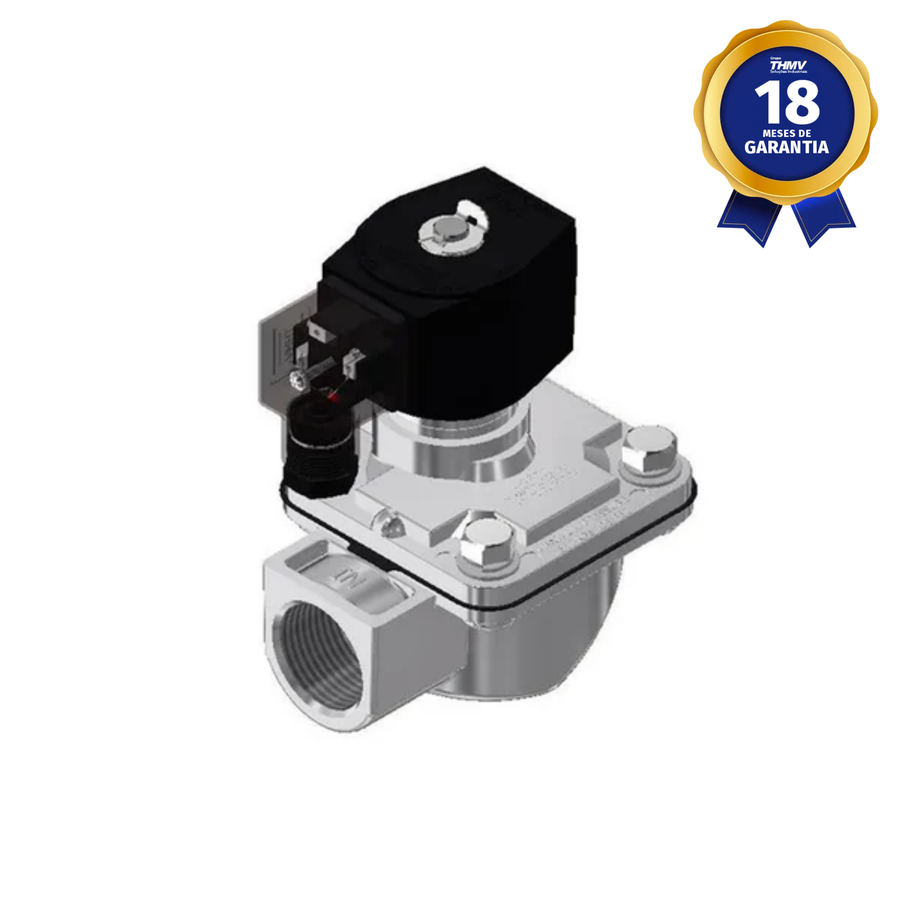

Conjunto válvula solenoide completo, composto pela válvula de acionamento e sua bobina elétrica dedicada. Desenvolvido para aplicações industriais, o conjunto garante alta confiabilidade, robustez mecânica e desempenho seguro no controle de fluidos. A válvula possui corpo resistente e conexão padrão BSP, enquanto a bobina oferece eficiência elétrica, resistência térmica e durabilidade prolongada, mesmo em condições severas de operação.

Comprimento do cabo:
Bobina com cabo estanhado (dimensão não especificada)

Peso:
Não especificado na ficha técnica

Dimensões (válvula):

• Conexão: Rosca 1/4" BSP

• Altura total: 125,5 mm

• Altura do corpo: 102,8 mm

• Altura do conjunto superior: 42,1 mm

• Largura: 82,0 mm

• Comprimento: 104,0 mm

• Espaçamento entre fixações: 63,0 mm

Dimensões (bobina):

• Diâmetro externo: Ø 16,8 mm

• Diâmetro interno (núcleo): Ø 10,5 mm

• Altura: 52,8 mm

• Largura: 46,8 mm

• Comprimento total: 86,7 mm

• Espessura lateral: 29,6 mm

Voltagem:
110 / 127 V – 50/60 Hz

Potência:
12 W (válvula)
17 W (bobina)

Conexão:
Rosca BSP + cabo estanhado

Tipo:
Conjunto Válvula Solenoide com Bobina

Marca:
THERMOVAL

Materiais:

• Bobina:

  • Fio esmaltado AWG (Classe H)

  • Carretel em polímero de engenharia

  • Armadura em aço SAE com pintura eletrostática preto semi-fosco

  • Fita de proteção em poliéster

• Válvula: corpo metálico resistente (alumínio/aço) com acabamento protetivo

Vedação:
Não aplicável

Características Elétricas:

• Classe de Proteção: IP52

• Diodo Retificador Modelo S2 – Vrrm 1000V x I(Av) 2.0A

Características Especiais:

• Uso intermitente da bobina: 2 min energizada / 10 min desenergizada

• Instalação sem polaridade, aterramento opcional

Informações Adicionais:

• Aplicação: Acionamento de válvulas em sistemas pneumáticos e industriais

• Instalação simples e prática com conexão BSP padrão

Garantia:
1 Ano
