BL-30.421.07.33.18.014-96.13.17.50-EX

Código Thermoval: 28193

Descrição Completa:

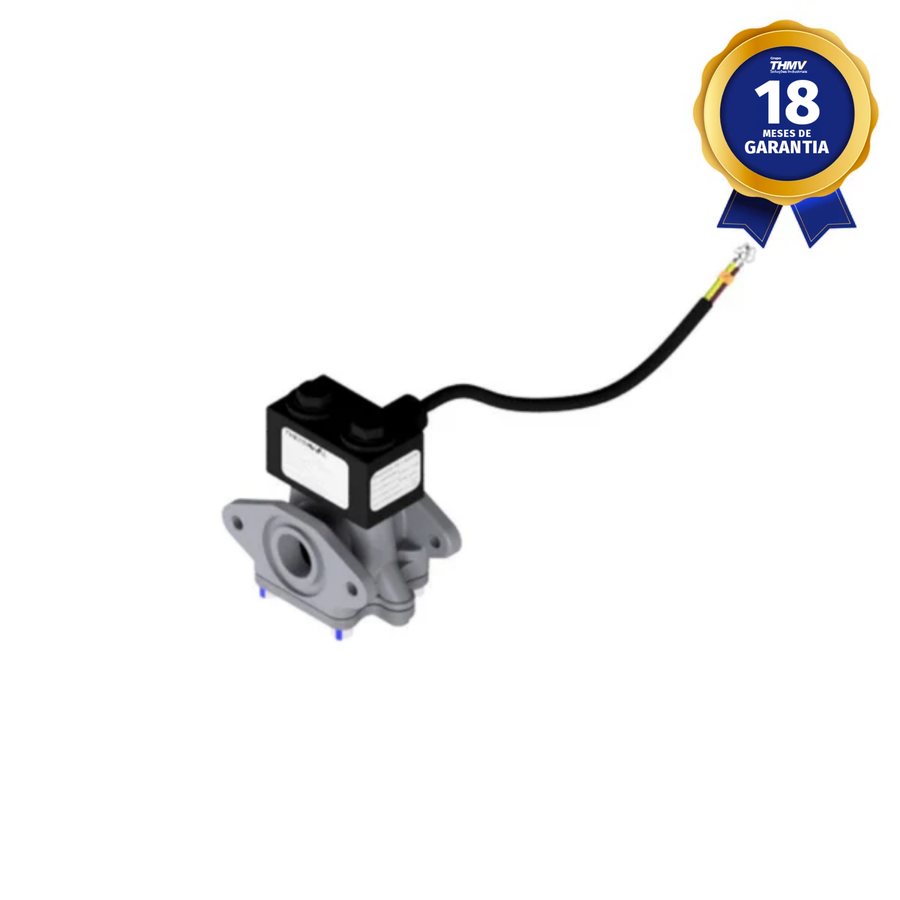

Manifold composto por duas válvulas solenoides 2/2 normalmente fechadas (NF), desenvolvido para ambientes com atmosfera explosiva.
Construção robusta em alumínio, com vedação em Viton, bobina IP66 e certificação Ex, garantindo segurança, confiabilidade e desempenho estável em aplicações com combustíveis.

Bobina:
21498

Reparo:
24445

Operação:
Manifold composto por 2 válvulas 2/2 normalmente fechadas (NF)

Conexão:
Conexão para flange 3/4"

Orifício / Kv:
Ø 3,0 mm — Kv 0,23
Ø 19,0 mm — Kv 6,56

Tensão / Potência:
220/240 V – 50/60 Hz – 5 W

Características Elétricas:

• Dimensões da bobina:
  ? Diâmetro do núcleo: 10,2 mm
  ? Largura: 36,0 mm
  ? Comprimento: 62,5 mm
  ? Altura: 35,5 mm

• Encapsulamento: Sulfeto de Polifenileno (PPS)

• Classe de proteção: IP66

• Conector: Cabo quádruplo 2 m, terminal modelo 2478 (Pitch 3,96 mm – KK)

Materiais:

• Corpo: Alumínio (ASTM B211)

• Êmbolo/Pólo: Aço Inoxidável AISI 430 Fr

• Mola: Aço Inoxidável AISI 302

• Fio: Cobre esmaltado Classe HR 200°C (IEC 60317-8)

Vedação:
Elastômero de Fluorcarbono (Viton)

Pressão de Trabalho:
Mín. 0 PSI / Máx. 40 PSI

Peso:
0,676 kg

Características Especiais:

• Certificação Ex mb IIC T4 Gb

• Indicado para áreas classificadas

• Alta segurança elétrica e mecânica

• Certificação de atmosfera explosiva válida para o Brasil

Principais Aplicações:
Combustíveis: Etanol, Gasolina e Diesel
(demais aplicações, consultar compatibilidade)

Garantia:
18 meses
