VS-01.122.35.24.01.027-34.13.28.45

Código Thermoval: 14734

Descrição Completa:

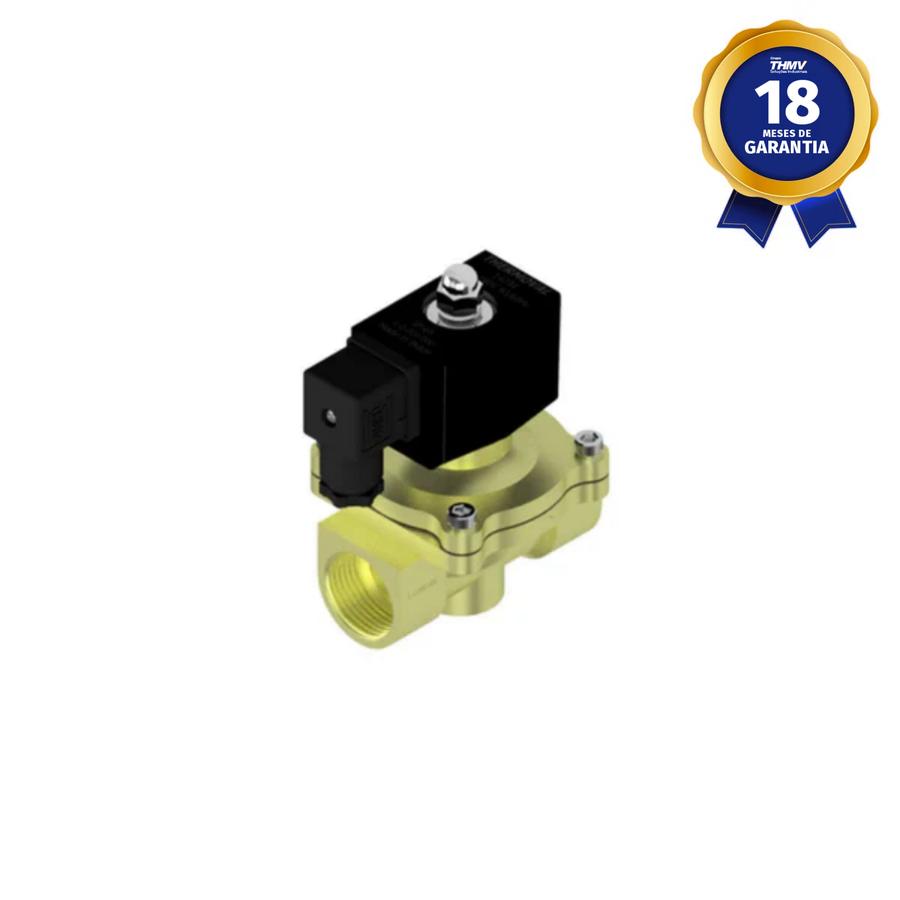

Válvula solenoide de 2 vias normalmente fechada (NF) — abre quando energizada.
Modelo robusto e confiável, ideal para o controle de fluidos industriais, como ar comprimido, água, gases e lubrificantes.
Corpo em latão ASTM B16, com vedação em Viton, oferecendo excelente resistência térmica e química.

Bobina:
15069

Reparo:
15298

Operação:
2 vias normalmente fechada — abre quando energizada

Conexão:
Rosca fêmea 1" BSP (ISO 228/1) — entrada
Rosca fêmea 1" BSP (ISO 228/1) — saída

Orifício / Kv:
Ø 25,0 mm — Kv 11,95 (fator de fluxo)

Tensão / Potência:
220/240 V – 50/60 Hz – 14 W

Características Elétricas:

• Bobina: 47,5 × 42 × 59,5 mm (núcleo Ø 17 mm × 34 mm)

• Classe de proteção: IP65

• Encapsulamento: Poliamida 6 (30% de fibra de vidro)

• Conector: DIN 43650A

Materiais:

• Corpo: Latão (ASTM B16)

• Êmbolo/Pólo: Aço Inoxidável (AISI 430 Fr)

• Mola: Aço Inoxidável (AISI 302)

• Fio: Cobre Esmaltado Classe HR 200°C (IEC 60317-8)

Vedação:
Elastômero de Fluorcarbono (Viton)
Faixa de temperatura: -25°C a +150°C

Pressão de Trabalho:
Mín. 0 PSI / Máx. 150 PSI

Peso:
1,130 kg

Dimensões (conforme diagrama da pág. 1):
Altura total: 129,7 mm
Largura: 110,2 mm
Comprimento: 109,1 mm
Largura da base: 75,4 mm

Características Especiais:

• Alta durabilidade e baixa manutenção

• Excelente resistência química e térmica

• Operação precisa e silenciosa

• Vedação em Viton para fluidos agressivos

Principais Aplicações:
Fluidos de silicone, ar, lubrificantes à base de Di-Ester, GLP, gás natural, oxigênio frio, água, etanol e diesel
(para demais aplicações, consultar compatibilidade de materiais)

Garantia:
18 meses
