VS-05.001.15.02.01.014-23.72.60.69-E

Código Thermoval: 06251

Descrição Completa:

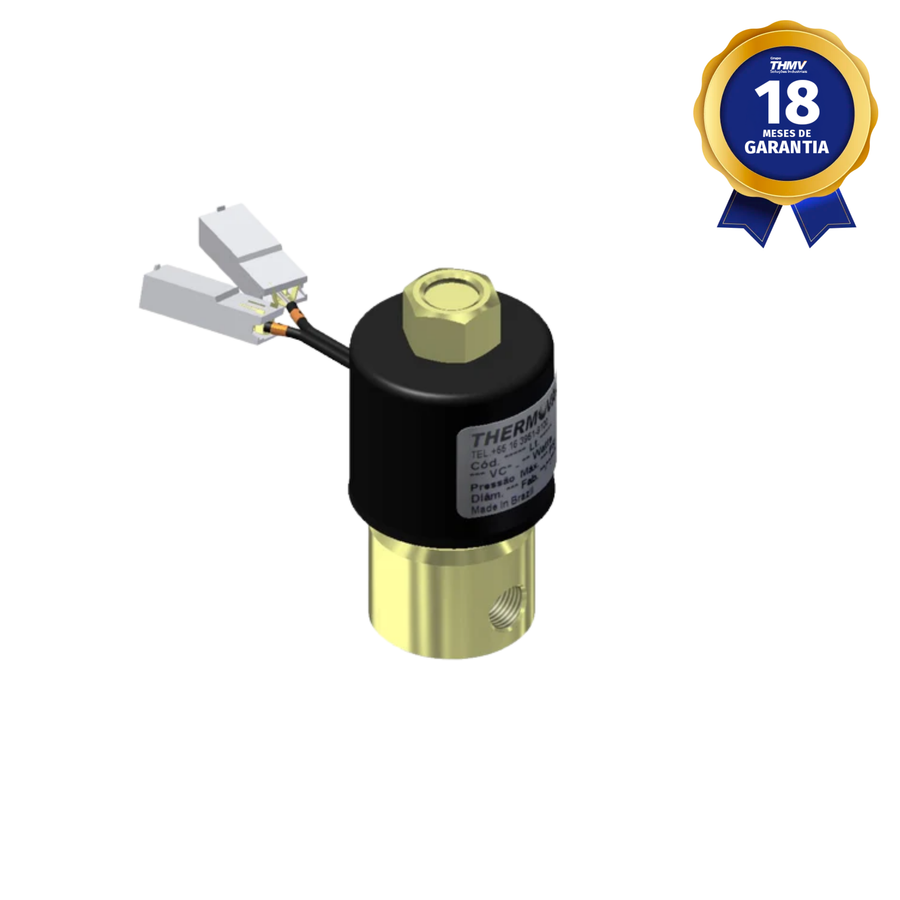

Válvula solenoide de 2 vias normalmente aberta, que fecha quando energizada. Compacta, eficiente e confiável, projetada para controle de fluidos industriais, gases e lubrificantes especiais em ampla faixa de tensão.

Bobina:
12990

Reparo:
14292

Operação:
2 vias NA — fecha quando energizada

Conexão:

• Entrada: Rosca Fêmea 1/8” NPT (ANSI B2.1)

• Saída: Rosca Fêmea 1/8” NPT (ANSI B2.1)

Orifício:
Ø 3,0 mm – Kv 0,23 (fator de fluxo)

Tensão:
100–260 V (50/60 Hz – Bi-Volt)

Potência:
4 / 28 W

Conexão Elétrica:
Cabo 500 mm ± 10 mm com terminal Faston fêmea série 6,3

Tipo:
Válvula Solenoide 2 Vias

Marca:
THERMOVAL

Materiais:

• Corpo: Latão (ASTM B16)

• Êmbolo/Pólo: Aço Inoxidável (AISI 430 Fr)

• Mola: Aço Inoxidável (AISI 302)

• Fio: Cobre Esmaltado Classe HR 200°C (IEC 60317-8)

Vedação:
Elastômero de Fluorcarbono (Viton)

Características Elétricas:

• Diâmetro: 37,0 mm

• Altura: 32,5 mm

• Núcleo: Ø 12,0 mm

• Classe de Proteção: IP52

• Diodo Retificador Modelo S2 – Vrrm 1000V x I(Av) 2.0A

Pressão de Trabalho:
Mín. 0 PSI / Máx. 40 PSI

Características Especiais:

• Teste de pressão realizado com 20% acima da faixa nominal

• Alta confiabilidade e baixo consumo elétrico

• Corpo compacto e resistente

Peso:
0,300 kg

Principais Aplicações:

• Óleos a alta temperatura (100 a 150°C)

• Óleo de silicone e graxas

• Ar

• GLP / GNV

• Lubrificantes à base de Di-Ester

• Oxigênio

• Água e vapor
  (para demais aplicações, consultar compatibilidade)

Garantia:
18 meses
