VS-03.172.16.01.01.024-15.06.35.28-E

Código Thermoval: 08809

Descrição Completa:

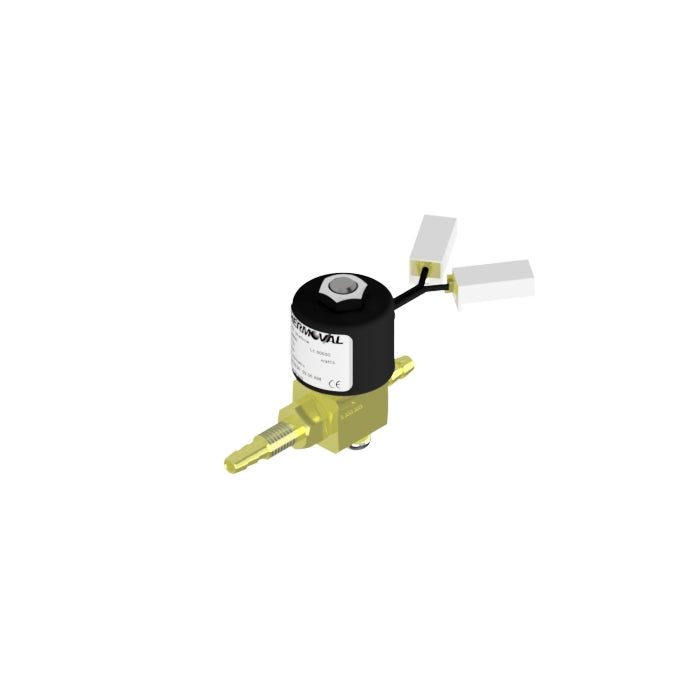

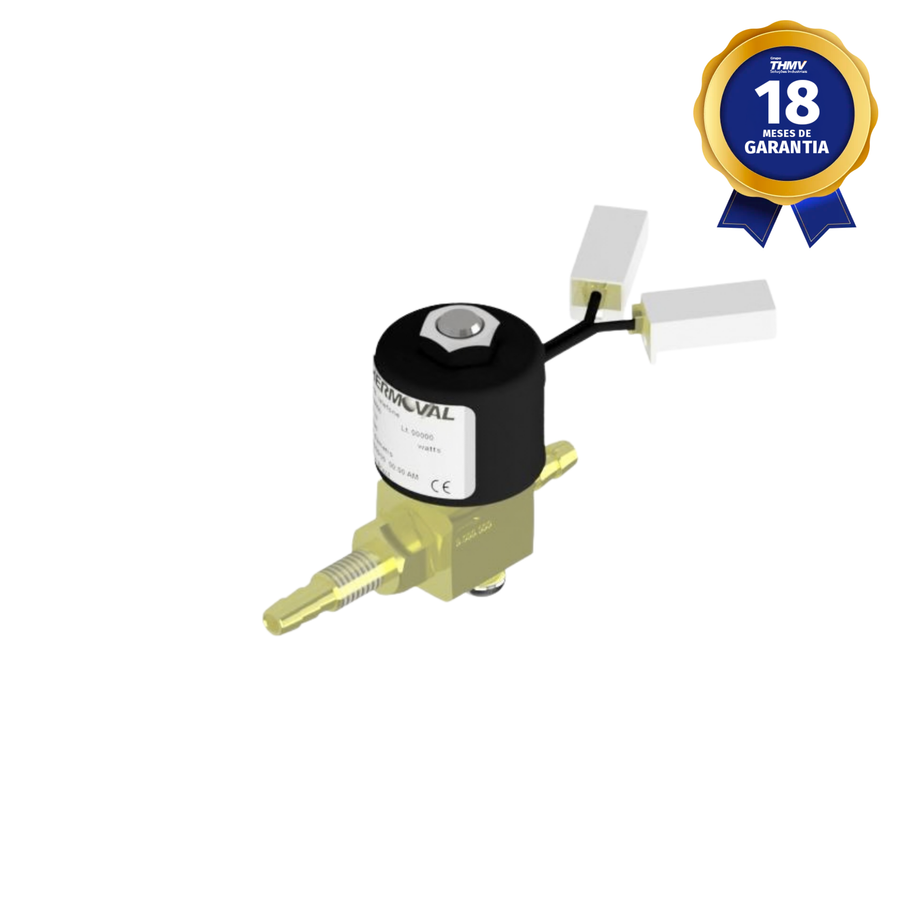

Válvula solenoide de 2 vias normalmente fechada com filtro, que abre quando energizada. Compacta, precisa e robusta, é ideal para controle de ar, gases e fluidos em sistemas industriais.

Bobina:
12415

Reparo:
12750

Operação:
2 vias NF com filtro — aberta quando energizada.

Conexão:

• Entrada: Rosca Macho M8 x 1,25 mm (ISO 724/965.1) com filtro e espigão Ø 6,5 mm

• Saída: Espigão Ø 6,5 mm

Orifício:
Ø 3,5 mm – Kv 0,31 (fator de fluxo)

Tensão:
42 V – 50/60 Hz

Potência:
20 W

Conexão elétrica:
Cabo 100 ± 10 mm com terminal 250 FAST IN

Tipo:
Válvula Solenoide 2 Vias

Marca:
THERMOVAL

Materiais:

• Corpo: Latão (ASTM B16)

• Êmbolo/Pólo: Aço Inoxidável (AISI 430 Fr)

• Mola: Aço Inoxidável (AISI 302)

• Fio: Cobre Esmaltado Classe HR 200°C (IEC 60317-8)

Vedação:
Polímero N 30000-7 B (Nitrílico)

Características Elétricas:

• Diâmetro da bobina: 30,5 mm

• Altura: 24,5 mm

• Núcleo: Ø 8,5 mm

• Classe de Proteção: IP52

• Diodo Retificador Modelo S2 – Vrrm 1000V x I(Av) 2.0A

Pressão de Trabalho:
Mín. 0 PSI / Máx. 120 PSI

Características Especiais:

• Uso intermitente: 2 min energizada / 10 min desenergizada

• Filtro integrado na conexão de entrada

• Construção compacta e leve

Peso:
0,159 kg

Principais Aplicações:

• Óleos minerais

• Fluidos hidráulicos

• GLP / GN

• Ar comprimido

• Água
  (para demais aplicações, consultar compatibilidade)

Garantia:
18 meses
