VS-01.041.16.02.46.057-23.13.23.09

Código Thermoval: 09283

Descrição Completa:

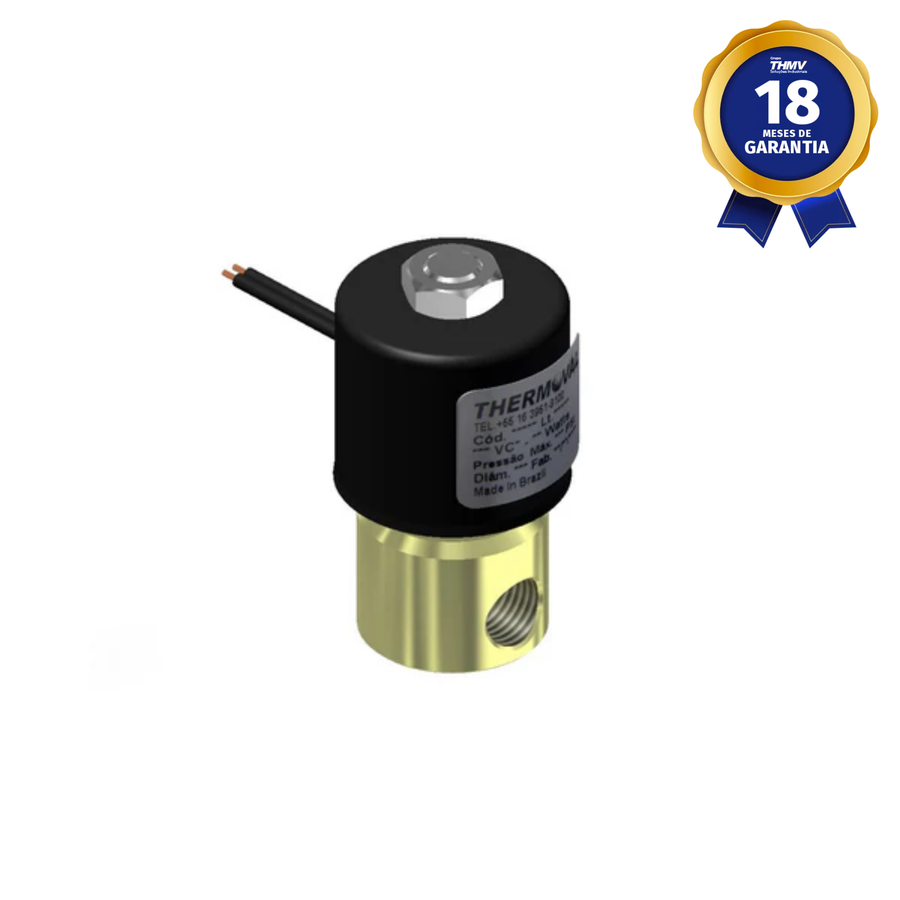

Válvula solenoide de 2 vias normalmente fechada (NF), que abre quando energizada. Compacta, robusta e eficiente, projetada para controle de fluidos, gases e óleos em sistemas industriais.

Bobina:
07307

Reparo:
11164

Operação:
2 vias NF — aberta quando energizada

Conexão:
Rosca Fêmea 1/4" NPT (ANSI B2.1) – Entrada
Rosca Fêmea 1/4" NPT (ANSI B2.1) – Saída

Orifício:
Ø 3,5 mm – Kv 0,31 (fator de fluxo)

Tensão:
220 / 240 V – 50 / 60 Hz

Potência:
9 W

Tipo:
Válvula Solenoide 2 Vias

Conexão Elétrica:
Cabo estanhado 180 mm ± 10 mm

Classe de Proteção:
IP52

Materiais:

• Corpo: Latão redondo (ASTM B16)

• Êmbolo/Pólo: Aço Inoxidável (AISI 430 Fr)

• Mola: Aço Inoxidável (AISI 302)

• Fio: Cobre esmaltado Classe HR 200°C (IEC 60317-8)

Vedação:
Elastômero de Fluorcarbono (Viton)

Características Elétricas:

• Dimensões da bobina: Ø 37,0 mm × Altura 32,5 mm × Núcleo Ø 12,0 mm

• Diodo retificador modelo S2 – Vrrm 1000V × I(Av) 2,0A

Pressão de Trabalho:
Mín. 0 PSI / Máx. 100 PSI

Características Especiais:

• Operação precisa e silenciosa

• Alta durabilidade elétrica e mecânica

• Design compacto e de fácil instalação

Peso:
0,290 kg

Principais Aplicações:

• Óleos a alta temperatura (100 a 150°C)

• Óleo de silicone e graxas

• Ar comprimido

• GLP / GNV

• Lubrificantes à base de Di-Ester

• Oxigênio

• Água e vapor
  (para demais aplicações, consultar compatibilidade)

Garantia:
18 meses
