VS-01.293.70.32.01.132-55.13.40.45-E

Código Thermoval: 14739

Descrição Completa:

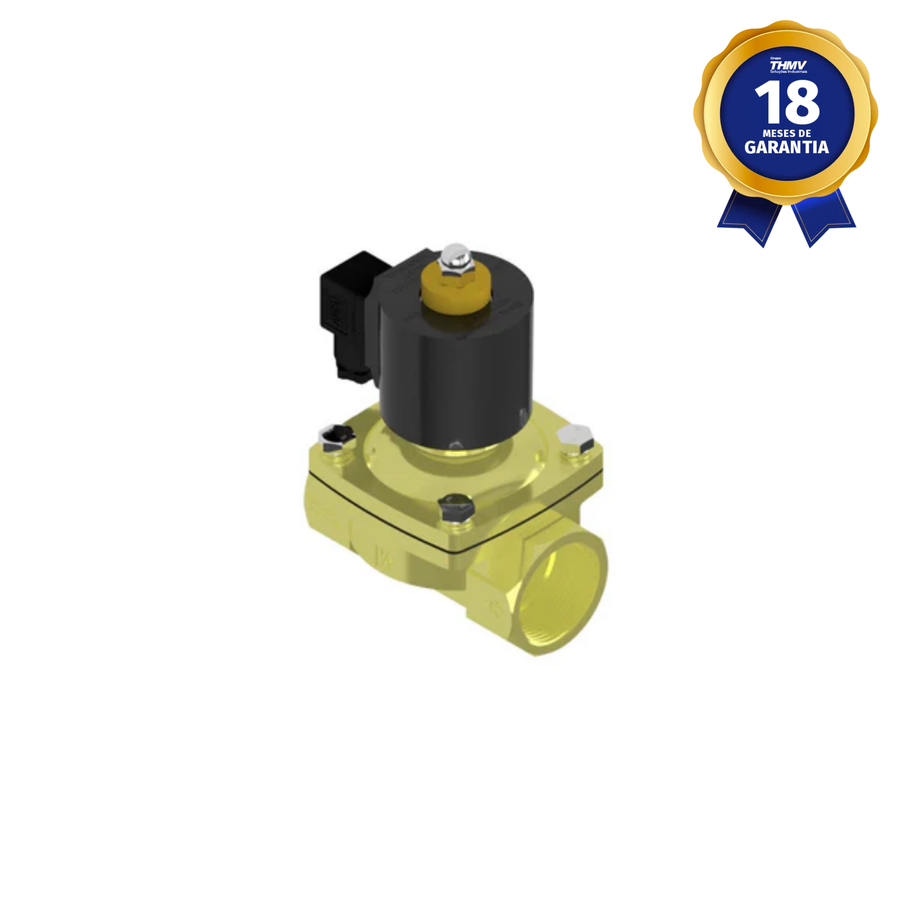

Válvula solenoide de 2 vias normalmente fechada (NF), que abre quando energizada.
Projetada para controle de água, ar, gases inertes e óleos leves, oferecendo excelente durabilidade e precisão.
Construída em latão ASTM B16, com vedação em Viton e bobina de alto desempenho com proteção IP65, é ideal para sistemas industriais e de automação que exigem confiabilidade e robustez.

Bobina:
21721

Reparo:
15296

Operação:
2 vias normalmente fechada — abre quando energizada

Conexão:
Rosca fêmea 1½" BSP (ISO 228/1) — entrada
Rosca fêmea 1½" BSP (ISO 228/1) — saída

Orifício / Kv:
Ø 40,0 mm — Kv 36,1 (fator de fluxo)

Tensão / Potência:
220/240 V – 50/60 Hz – 30 W

Características Elétricas:

• Dimensões da bobina: L 47,0 × A 57,0 × C 57,0 mm

• Diâmetro do núcleo: 20,0 mm

• Classe de proteção: IP65

• Encapsulamento: Poliamida 6 (30% de fibra de vidro, cor preta)

• Conector elétrico: DIN 43650A

Materiais:

• Corpo: Latão (ASTM B16)

• Êmbolo/Pólo: Aço Inoxidável AISI 430 Fr

• Mola: Aço Inoxidável AISI 302

• Fio: Cobre Esmaltado Classe HR 200°C (IEC 60317-8)

Vedação:
Elastômero de Fluorcarbono (Viton)

Pressão de Trabalho:
Mín. 0 PSI / Máx. 150 PSI
(Para óleo a 300 SSU: pressão máxima 100 PSI)

Peso:
2,376 kg

Características Especiais:

• Alta vazão e excelente resposta de abertura

• Bobina IP65 com encapsulamento reforçado

• Adequada para líquidos e gases sob alta temperatura

• Aplicável para GLP e GN, observando:
  ? Pressão mínima de operação: 10 PSI
  ? Instalar em ambientes abertos e arejados

Principais Aplicações:
Água, ar, gases inertes e óleos leves (até 300 SSU / 100 PSI)
Temperatura máxima recomendada: 82 °C
(para outras aplicações, consultar compatibilidade de materiais)

Dimensões (conforme desenho da pág. 1):
Altura total: 169,3 mm
Largura: 94,2 mm
Comprimento: 119,5 mm

Garantia:
18 meses
