VS-01.349.16.01.46.030-26.04.23.08-E

Código Thermoval: 16419

Descrição Completa:

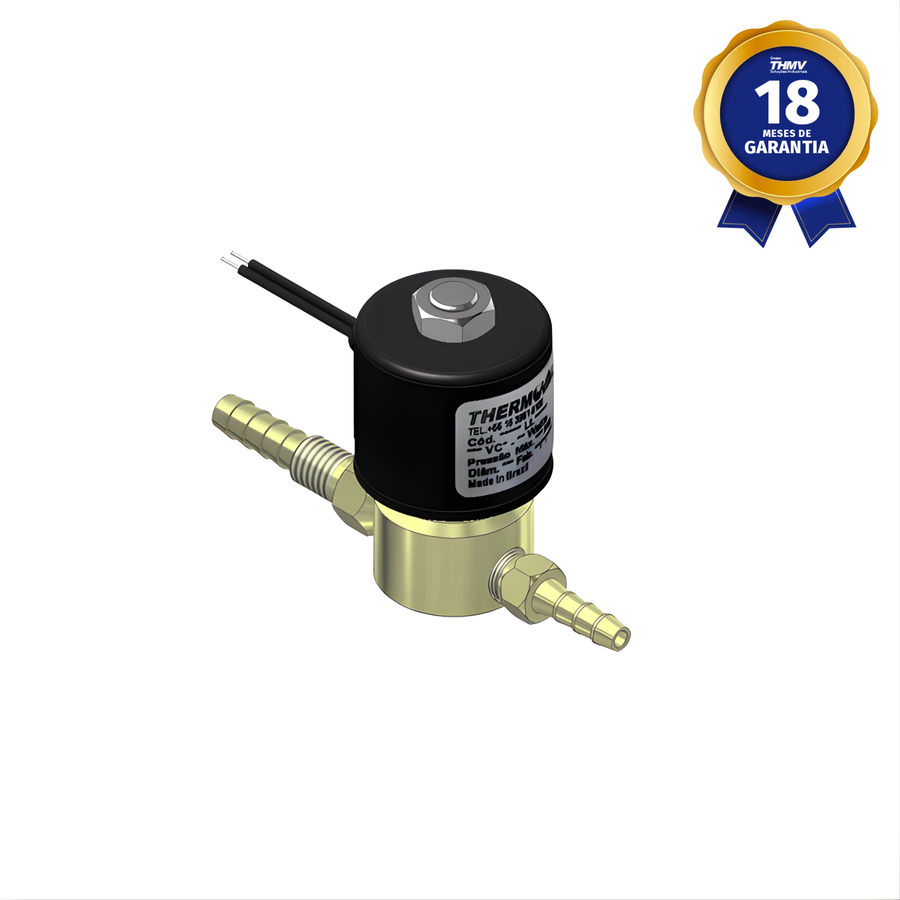

Válvula solenoide de 2 vias normalmente fechada (NF), que abre quando energizada. Compacta, precisa e resistente, é ideal para controle de fluidos e gases em sistemas industriais que exigem confiabilidade e vedação eficiente.

Bobina:
07087

Reparo:
07181

Operação:
2 vias NF — aberta quando energizada.

Conexão:

• Entrada: Rosca Macho M10 x 1,5 mm (ISO 724/965.1) + Espigão Ø 8,0 mm

• Saída: Espigão Ø 6,4 mm

Orifício:
Ø 3,5 mm – Kv 0,31 (fator de fluxo)

Tensão:
24 V – 50/60 Hz

Potência:
17,5 W (pico) / 9 W (estabilizada)

Conexão elétrica:
Cabo estanhado 170 ±10 mm

Tipo:
Válvula Solenoide 2 Vias

Marca:
THERMOVAL

Materiais:

• Corpo: Latão Redondo (ASTM B16)

• Êmbolo/Pólo: Aço Inoxidável (AISI 430 Fr)

• Mola: Aço Inoxidável (AISI 302)

• Fio: Cobre Esmaltado Classe HR 200°C (IEC 60317-8)

Vedação:
Polímero N 30000-7 B (Nitrílico)

Características Elétricas:

• Dimensões da bobina: Ø 37,0 mm x Altura 32,5 mm x Núcleo Ø 12,0 mm

• Classe de Proteção: IP66

• Diodo Retificador Modelo S2 – Vrrm 1000V x I(Av) 2.0A

• Encapsulamento: Poliamida 6 com 30% de fibra de vidro (preta)

Pressão de Trabalho:
0 a 200 PSI

Características Especiais:

• Alta resistência à pressão e temperatura

• Potência estabilizada de 9 W para economia de energia e maior durabilidade da bobina

• Proteção IP66 contra poeira e jatos d’água

Principais Aplicações:

• Óleos minerais

• Fluidos hidráulicos

• GLP / GN

• Ar comprimido

• Água
  (para outras aplicações, consultar compatibilidade)

Peso:
0,305 kg

Garantia:
18 meses
