VS-01.001.19.40.46.015-23.11.32.09

Código Thermoval: 17332

Descrição Completa:

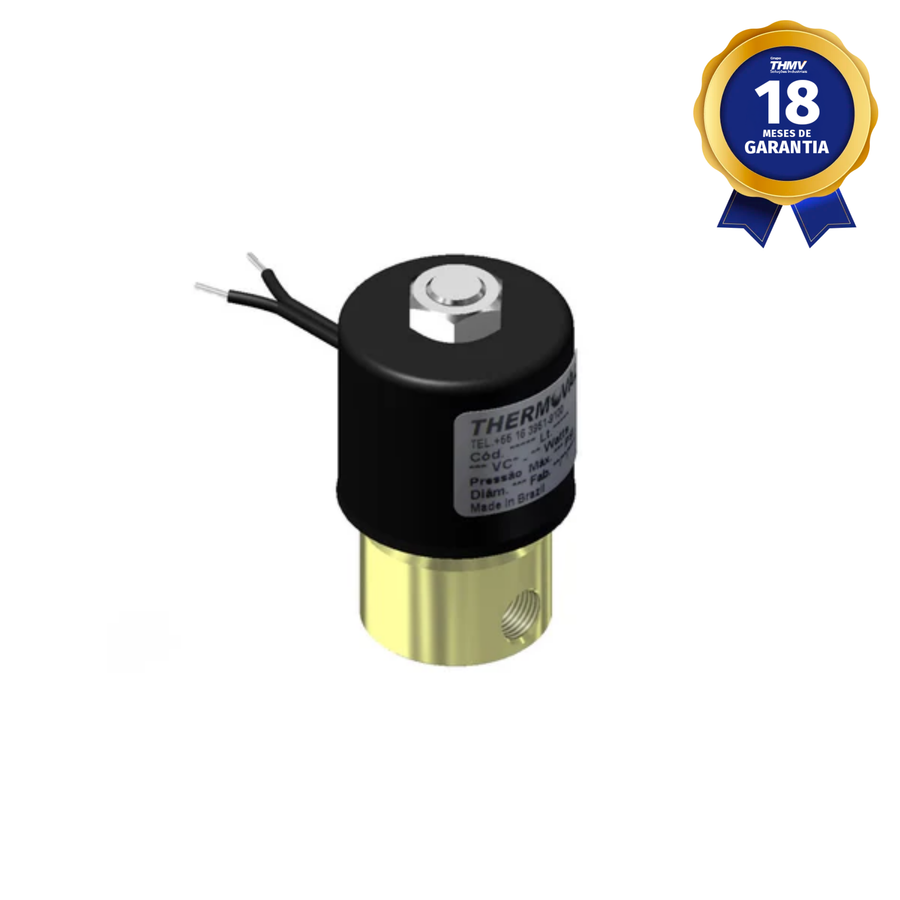

Válvula solenoide de 2 vias normalmente fechada (NF) — abre quando energizada.
Compacta, eficiente e confiável, ideal para controle de fluidos de alta temperatura, ar comprimido, gases e óleos.
Seu corpo em latão redondo ASTM B16 e vedação em Viton garantem excelente desempenho e longa durabilidade em ambientes industriais exigentes.

Bobina:
15292

Reparo:
11042

Operação:
2 vias normalmente fechada — abre quando energizada

Conexão:
Rosca fêmea 1/8" NPT (ANSI B2.1) — entrada
Rosca fêmea 1/8" NPT (ANSI B2.1) — saída

Orifício / Kv:
Ø 5,0 mm — Kv 0,46 (fator de fluxo)

Tensão / Potência:
110/127 V – 50/60 Hz – 17 W

Características Elétricas:

• Diâmetro da bobina: 37,0 mm

• Altura: 32,5 mm

• Diâmetro do núcleo: 12,0 mm

• Classe de proteção: IP52

• Diodo Retificador: Modelo S2 — Vrrm 1000V × I(Av) 2,0A

• Cabo: Estanhado 180 ± 10 mm

Materiais:

• Corpo: Latão Redondo (ASTM B16)

• Êmbolo/Pólo: Aço Inoxidável AISI 430 Fr

• Mola: Aço Inoxidável AISI 302

• Fio: Cobre Esmaltado Classe HR 200°C (IEC 60317-8)

Vedação:
Elastômero de Fluorcarbono (Viton)

Pressão de Trabalho:
Mín. 0 PSI / Máx. 45 PSI

Dimensões (conforme diagrama da pág. 1):
Altura: 62,8 mm
Largura: 41,0 mm
Comprimento: 56,0 mm
Distância entre centros: 37,0 mm

Peso:
0,212 kg

Características Especiais:

• Estrutura leve e compacta

• Excelente resistência térmica e química

• Operação silenciosa e de resposta rápida

• Ideal para ambientes industriais e automação de processos

Principais Aplicações:
Óleos a alta temperatura, solventes, fluidos de silicone, ar, GLP, GNV, lubrificantes à base de Di-Ester, oxigênio e vapor até 130°C (40 PSI)
(para outras aplicações, consultar compatibilidade de materiais)

Garantia:
18 meses
