Ficha Técnica

Código do produto:
20780

Referência técnica:
VS-05.318.15.26.46.014-20.30.34.50-E

Peso:
0.53

Origem:
Brasil

Operação:

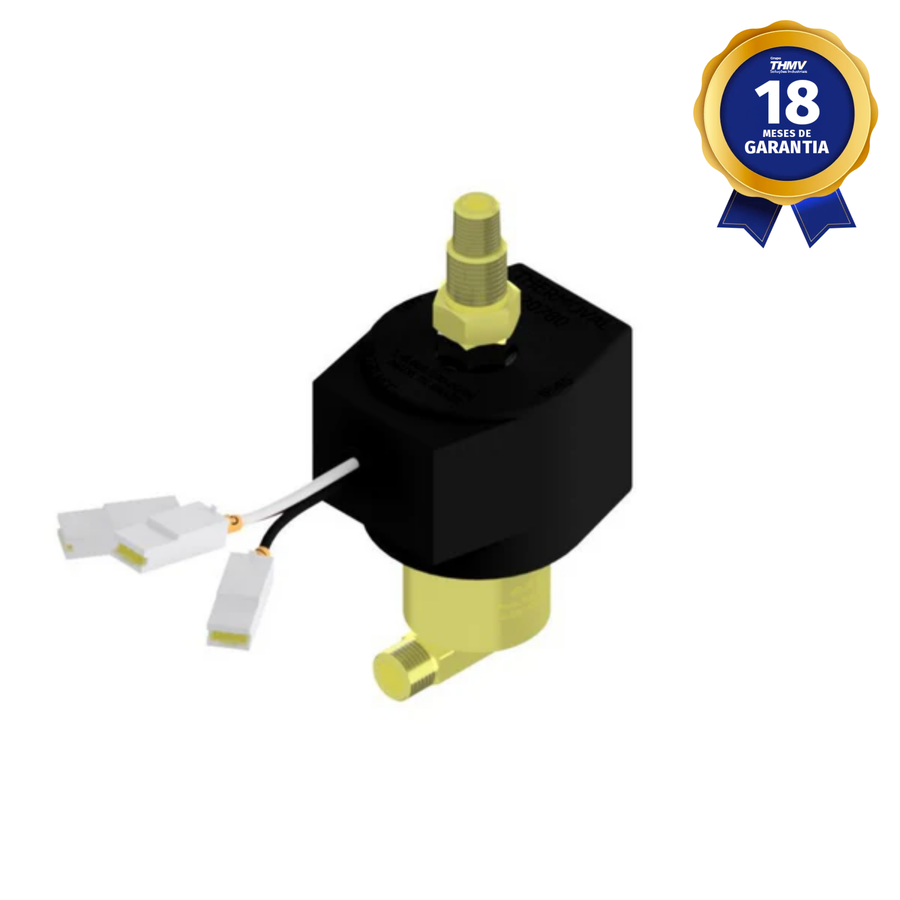

2 vias, normalmente aberta. Fecha quando energizada.

Conexão:
Entrada: rosca macho 7/16" UNS (ANSI B1.1) (2x).
Saída: rosca macho 1/8" NPT (ANSI B2.1).

Orifício:
Ø 3,0 mm (Kv 0,23) – fator de fluxo.

Material:
Corpo: latão redondo (ASTM B16).
Êmbolo/Pólo: aço inoxidável (AISI 430 Fr).
Mola: aço inoxidável (AISI 302).
Fio: cobre esmaltado classe HR 200°C (IEC 60317-8).

Vedação:
elastômero de fluorcarbono (Viton).

Aplicação:

• Óleos a alta temperatura
• Solventes
• Fluidos de silicone
• Água
• Lubrificantes à base de Di-Ester
• * Demais aplicações: consultar compatibilidade.

Pressão:
Mín. 0 / Máx. 40

Bobina:
Dimensões: 47,5 x 42,0 x 59,5 mm
Diâmetro do núcleo: 17 x 34 mm e 10,5 x 3 mm
Grau de proteção: IP65
Encapsulamento: poliamida 6 (30% fibra)

Código da bobina:
20781

Tensão:
100 - 220 Vcc

Potência:
19 W

Conector:
Especificações elétricas conforme características especiais.

Características:
Valvula especial desenvolvida para a empresa Gnatus, não podendo ser vendida para nenhum outro cliente. EXCETO EMPRESAS DE MANUTENÇÃO.
Especificação Conector: Cabo triplo tricolor de 560 mm com terminal FASTON Fêmea Série 6,3
Ligação Solenoide: Fio Branco e Preto 110Vcc e Fio Vermelho e Preto - 220V

Código de reparo:
21673

Garantia:
18 Meses
